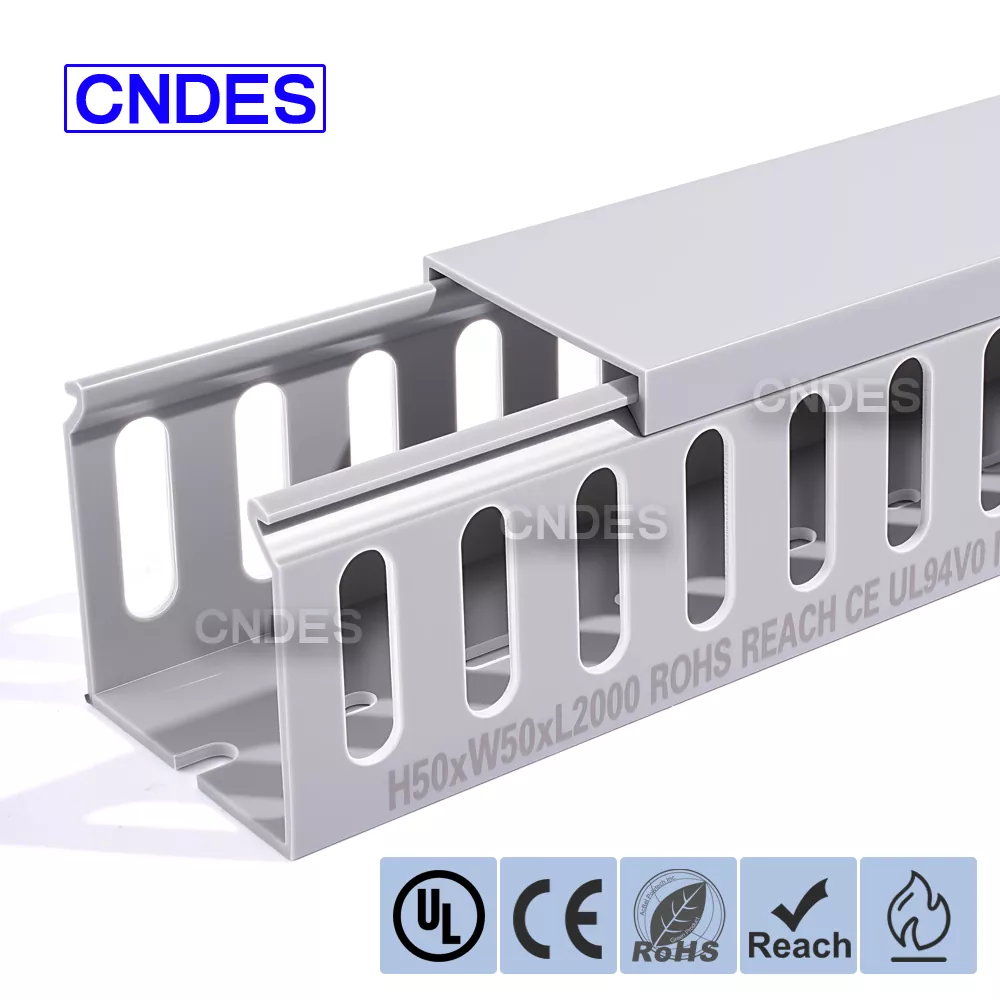

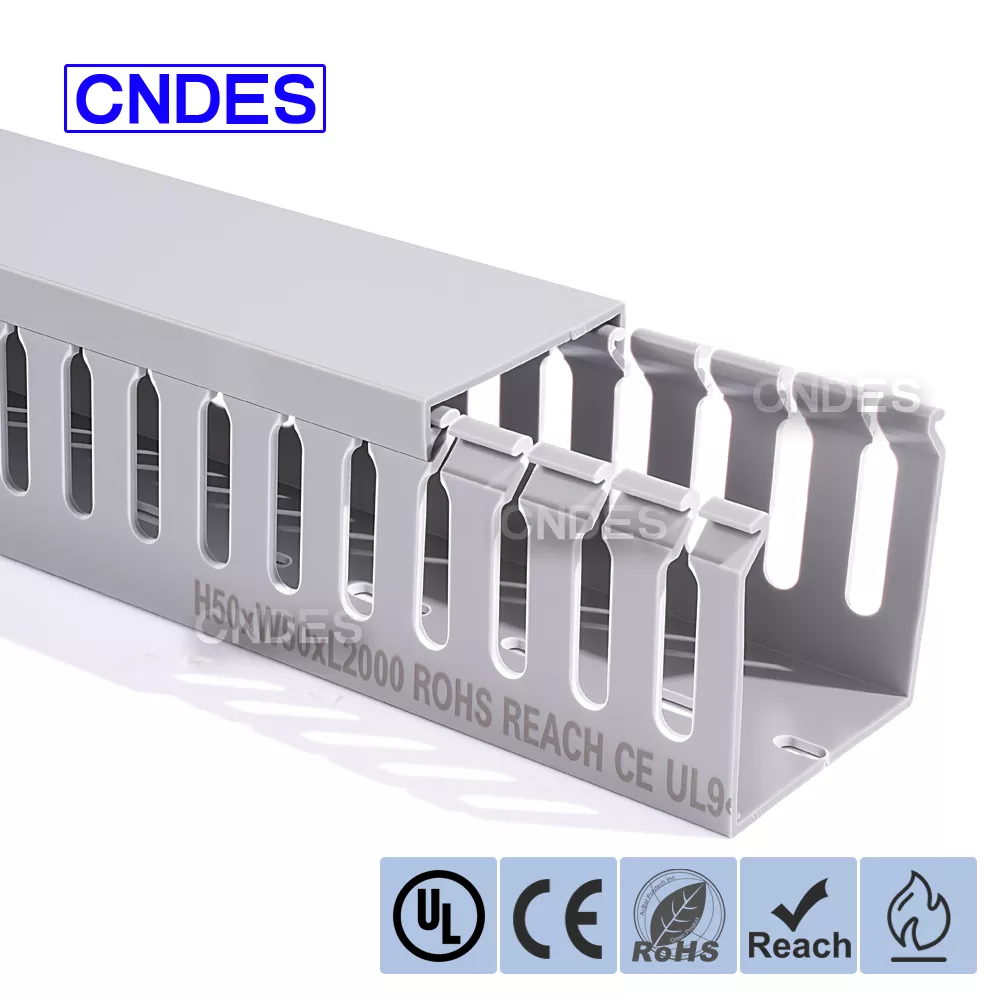

50×50 geschlitzter PVC-Fingerkabelkanal

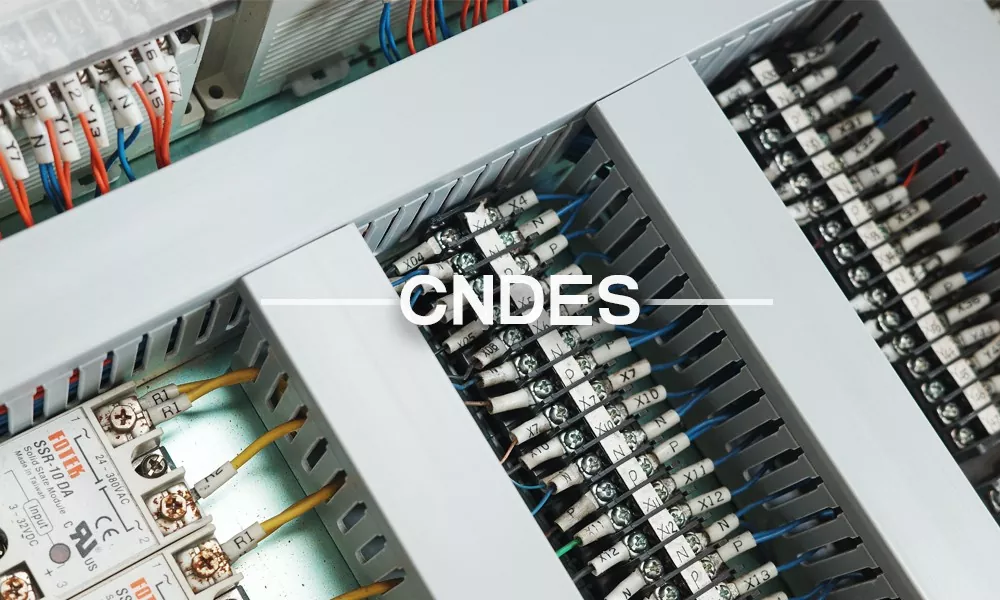

Der maßgeschneiderte 50×50 geschlitzte PVC-Fingerkabelkanal ist für die effiziente Kabelorganisation in Schalttafeln, Automatisierungsschränken und industriellen Steuerungssystemen konzipiert. Dieser Verkabelungskanal verfügt über ein ausgewogenes quadratisches Profil und fingerartige offene Schlitze und ermöglicht eine schnelle Kabelverzweigung, saubere Verlegung und einfache Wartung.

Dieses Modell wird von CNDES, einem professionellen Hersteller und Lieferanten von PVC-Verkabelungskanälen in China, hergestellt und wird häufig in Anwendungen eingesetzt, die Flexibilität, Sicherheit und langfristige Haltbarkeit erfordern.

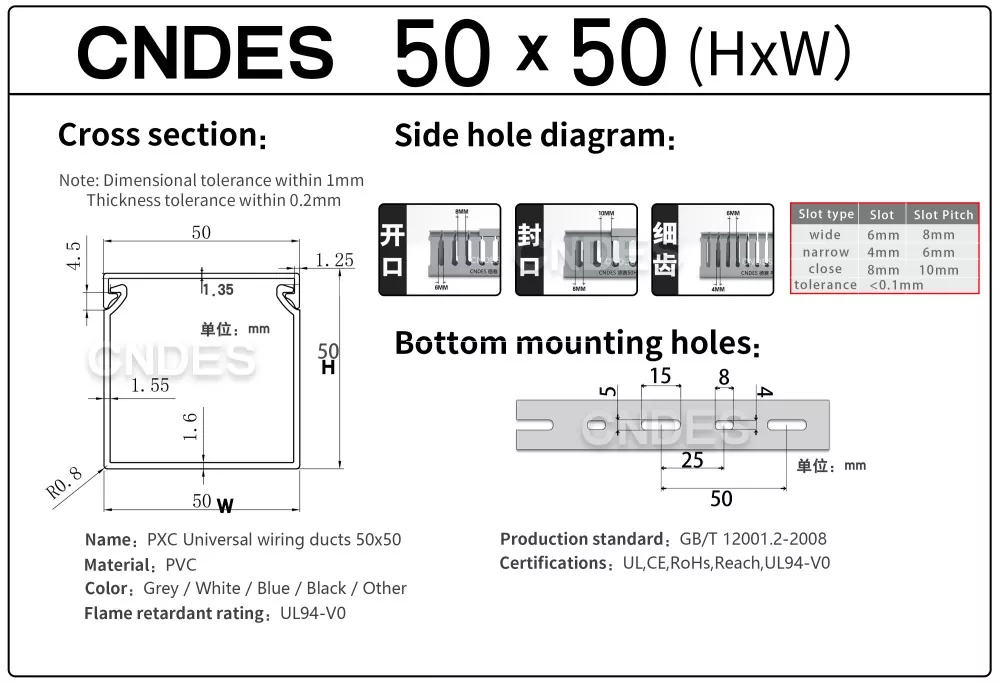

50*50-Spezifikationsdokument

Gebrauchsanweisung

1.Vorbereitung vor der Installation

Wählen Sie vor der Installation die passende Kabelkanalgröße und Schlitzbreite entsprechend der Kabelmenge, dem Kabeldurchmesser und der Installationsumgebung, wie zum Beispiel dem verfügbaren Platz und der Betriebstemperatur.

Beispielsweise eignen sich schmale fingerartige Schlitzdesigns für Komponentenbereiche mit hoher Dichte, während breitere Schlitze eine einfachere Führung größerer Kabelbündel ermöglichen.

Planen Sie bei der Installation des hochwertigen 50×50 geschlitzten PVC-Fingerkabelkanals den Kabelführungspfad im Voraus und markieren Sie die Montagepositionen an Wänden oder in Schaltschränken. Vermeiden Sie Bereiche mit scharfen Kanten, übermäßigen Vibrationen oder hohen Temperaturen.

Verwenden Sie ein Maßband und einen Marker, um eine genaue Positionierung und eine reibungslose Verlegung zu gewährleisten.

Bereiten Sie die erforderlichen Werkzeuge vor, darunter einen Schraubendreher, eine Bohrmaschine (falls Bohren erforderlich ist), eine Wasserwaage und Schneidwerkzeuge wie eine Säge oder einen speziellen Kabelkanalschneider.

2.Befestigen der Grundschiene

Bei der Montage an einer Wand oder einem Schrank verwenden Sie eine Bohrmaschine, um Löcher an den markierten Stellen zu bohren. Spreizdübel oder Kunststoffdübel einsetzen. Stellen Sie sicher, dass der Bohrlochdurchmesser mit der Ankergröße übereinstimmt, um Instabilität durch übergroße Löcher zu verhindern. Richten Sie die geschlitzte PVC-Fingertyp-Verdrahtungskanal-Basisschiene an den Befestigungspunkten aus und ziehen Sie die Schrauben mit einem Schraubendreher fest, um sicherzustellen, dass die Schiene sicher sitzt und nicht wackelt. Nutzen Sie vorrangig die vorgebohrten Montagelöcher des Kabelkanals. Wenn zusätzliche Befestigungspunkte benötigt werden, bohren Sie selbst Löcher. Überprüfen Sie mit einer Wasserwaage die horizontale Ausrichtung des Grundkanals und vermeiden Sie so Schwierigkeiten bei der späteren Montage der Abdeckplatte oder Kabelverkantung. Ziehen Sie nach der Einstellung die Schrauben wieder fest, um ein Verrutschen zu verhindern.

3. Kabelorganisation und -einführung

Gruppieren Sie Kabel vor dem Einführen nach Funktion – etwa Stromkabel, Signalkabel oder Datenkabel – und beschriften Sie sie bei Bedarf. Überprüfen Sie, ob der Kabeldurchmesser mit der Schlitzbreite kompatibel ist.

Führen Sie die Kabel vorsichtig durch die seitlichen Schlitze oder Endöffnungen des hochleistungsfähigen 50×50 geschlitzten PVC-Fingerkabelkanals ein und vermeiden Sie übermäßigen Zug, der die Kabelisolierung beschädigen könnte.

Bei größeren Kabeln können einzelne Schlitzfinger entlang vorgeschnittener Linien entfernt oder mit Schneidwerkzeugen zugeschnitten werden, um breitere Öffnungen zu schaffen.

Ordnen Sie die Kabel in Schichten an, um die Organisation und zukünftige Wartung zu verbessern. Eine gängige Praxis besteht darin, Stromkabel unten und Signalkabel oben zu verlegen, um Störungen zu reduzieren.

4. Installation der Abdeckplatte

Richten Sie die Abdeckplatte am Basiskanal aus und stellen Sie sicher, dass die Kanten der Abdeckplatte vollständig in die Clips oder Gleitnuten des Basiskanals eingreifen. Bei verschiebbaren Abdeckplatten schieben Sie diese von einem Ende her ein; Bei Clip-on-Typen drücken Sie, bis es einrastet. Drücken Sie fest auf die Abdeckplatte, um sie fest am Basiskanal zu befestigen. Drehen Sie bei geschlitzten PVC-Fingerkabelkanälen die Abdeckplatte in die verriegelte Position. Überprüfen Sie die Ebenheit der Abdeckplatte, um ein örtliches Anheben zu verhindern, das das Eindringen von Staub ermöglichen könnte. Stellen Sie sicher, dass die Abdeckplatte fest sitzt und keine Lücken aufweist, um zu verhindern, dass Staub oder Fremdkörper in das Innere der Leitung gelangen. Wenn eine erhöhte Abdichtung erforderlich ist, tragen Sie Dichtmittel auf die Kanten der Abdeckplatte auf (wählen Sie einen PVC-kompatiblen Kleber).

5.Spezieller Szenario-Handling

Wählen Sie bei der Installation auf vertikalen Flächen Abdeckungen mit rutschfestem Design (z. B. Gummipads oder schnappverstärkte Typen), um ein Verrutschen zu verhindern. Überprüfen Sie regelmäßig den vertikal installierten geschlitzten PVC-Fingerkabelkanal, um sicherzustellen, dass die Abdeckungen vor einem Lösen durch die Schwerkraft geschützt bleiben. Schneiden Sie bei beengten Platzverhältnissen die Leitungen auf geeignete Längen zu (verwenden Sie spezielle Schneidwerkzeuge, um saubere, bündige Kanten zu erhalten). Überprüfen Sie nach dem Schneiden die Schnittkante auf ihre Schärfe. Bei Bedarf mit Schleifpapier schleifen, um Verletzungen am Kabel oder Bediener zu vermeiden. Nähern sich die Umgebungstemperaturen der oberen Temperaturgrenze der Leitung (z. B. 50 °C oder 85 °C), wählen Sie ein hochtemperaturbeständiges Modell oder ergreifen Sie zusätzliche Wärmeableitungsmaßnahmen. Reservieren Sie beispielsweise Belüftungsraum rund um die Leitung oder installieren Sie Kühlventilatoren.
